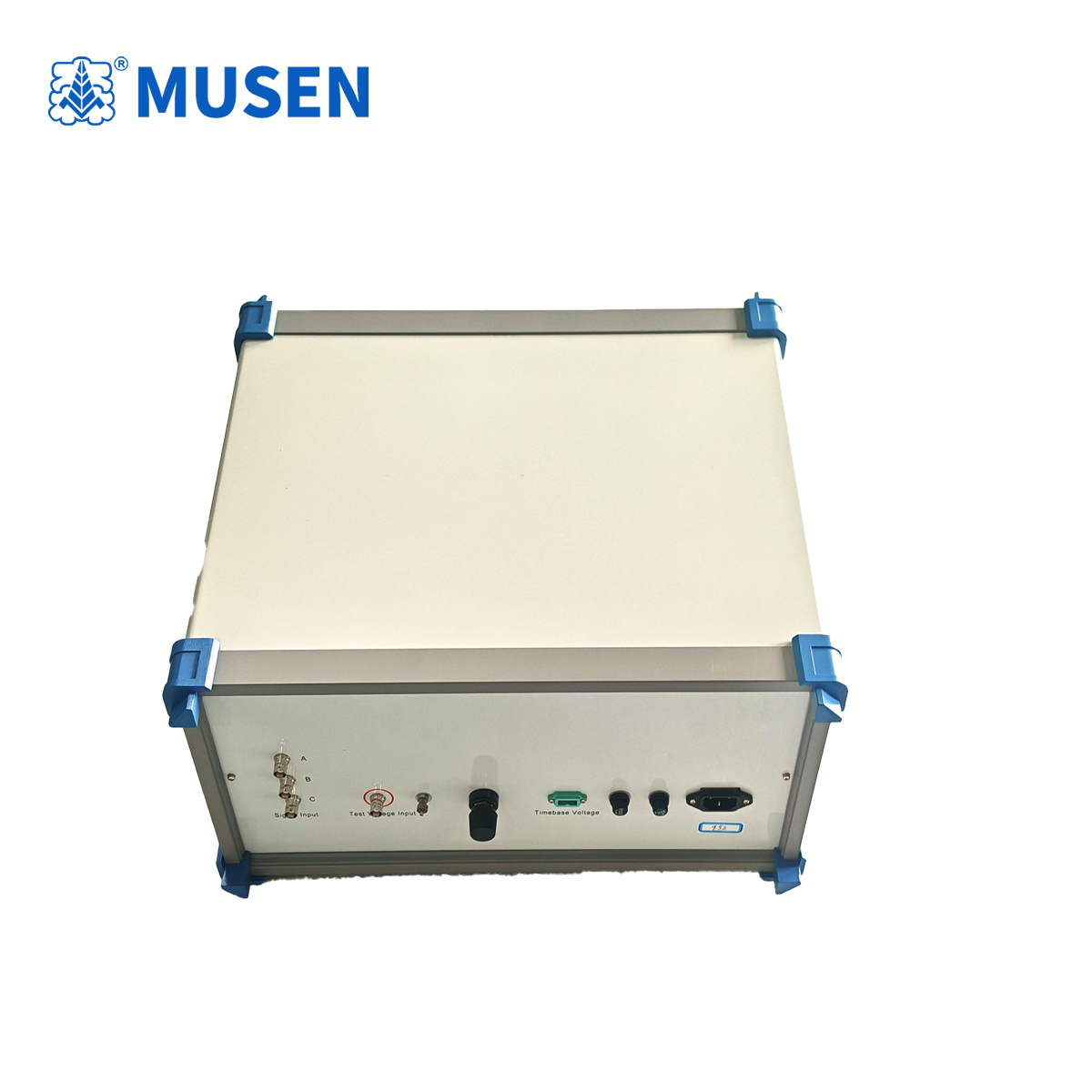

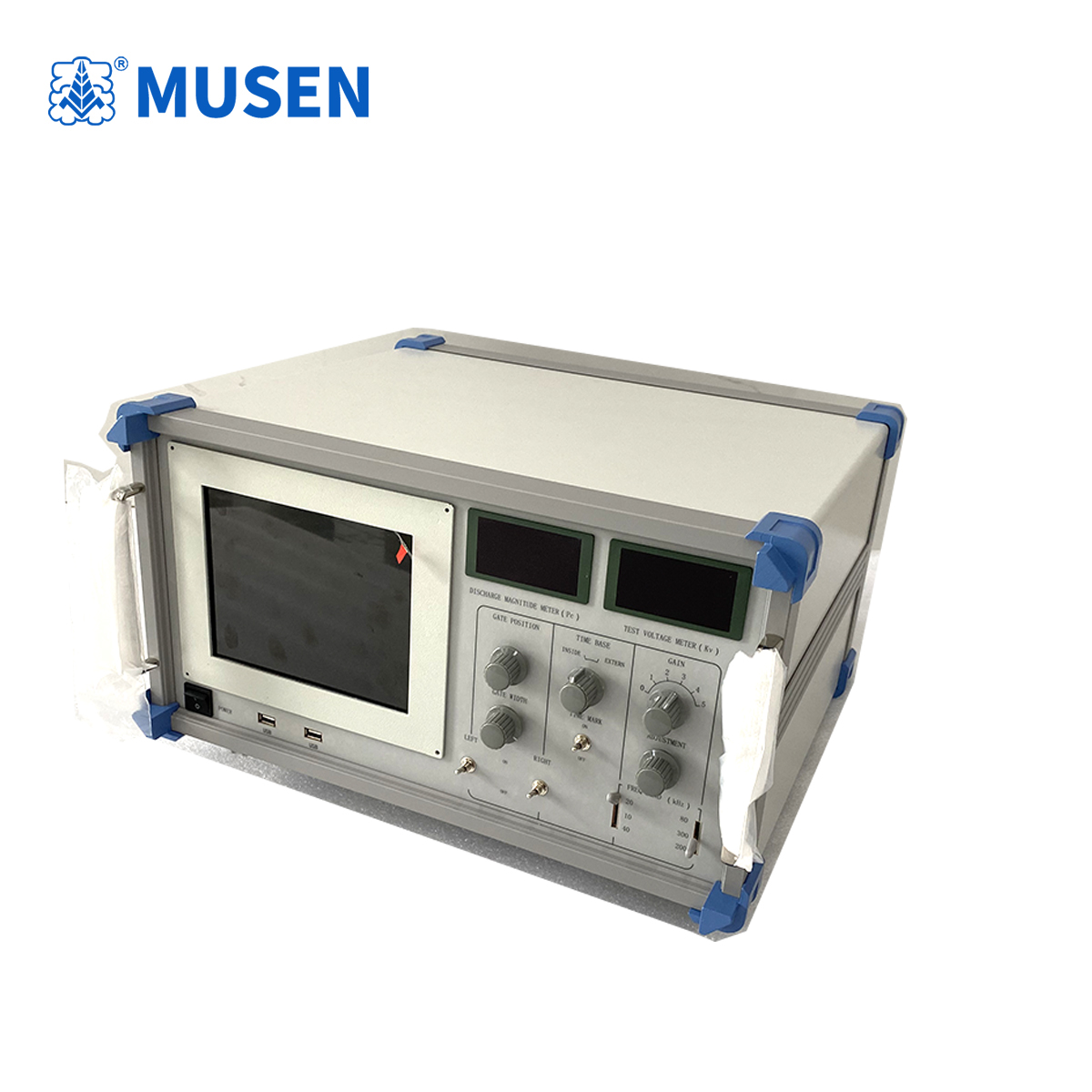

Одноканальный тестер частичных разрядов MSJFD-1205B
Детектор частичных разрядов MSJFD-1205B — это новый цифровой ЖК-детектор частичных разрядов, разработанный для решения проблем низкой яркости и короткого срока службы традиционных осциллографических ламп в детекторах частичных разрядов
Описание
маркер
Детектор частичных разрядов MSJFD-1205B — это новый цифровой ЖК-детектор частичных разрядов, разработанный для решения проблем низкой яркости и короткого срока службы традиционных осциллографических ламп в детекторах частичных разрядов.
Прибор сохраняет преимущества проверенных моделей, включая высокую чувствительность обнаружения, широкий диапазон емкости образца, широкую применимость к различным тестовым образцам, полный набор входных устройств (импеданс обнаружения) и множество комбинаций частотных диапазонов (девять типов). Эксплуатация и конструктивная установка полностью совместимы с предыдущими моделями, что облегчает модернизацию существующих систем.
Особенности продукта:
- Сигнал частичного разряда обрабатывается в цифровом виде и отображается на ЖК-экране вместо традиционной осциллографической лампы.
- Работа идентична традиционным аналоговым приборам для измерения частичных разрядов, что делает его простым и легким в освоении.
- Свободно выбираемые эллиптический, линейный и синусоидальный режимы отображения.
- Используется технология цифрового оконного отображения для предотвращения помех, влияющих на измерения.
- Произвольное фазовое окно, варианты с одним или двумя окнами и эллиптическое вращение на 150 градусов.
- Возможность фиксации и сохранения спектра текущего разряда для статического наблюдения и анализа импульсов частичного разряда.
- Спектр текущего разряда может быть сохранен, что обеспечивает прослеживаемость результатов испытаний.
- Значения частичного разряда и тестового напряжения могут быть загружены через стандартный интерфейс RS485 с использованием протокола MODBUS (опционально).
Основные технические характеристики
- Диапазон емкости тестируемых образцов: 6 пФ – 250 мкФ
- Чувствительность обнаружения (см. Таблицу 1)
| Номер входного блока | настроечный конденсатор | единица измерения, | чувствительность (пикоэлементы)
(Асимметричная схема) |
| 1 | 6-25-100 | Вейвейфа | 0.02 |
| 2 | 25-100-400 | Вейвейфа | 0.04 |
| 3 | 100-400-1500 | Вейвейфа | 0.06 |
| 4 | 400-1500-6000 | Вейвейфа | 0.1 |
| 5 | 1500-6000-25000 | Вейвейфа | 0.2 |
| 6 | 0.006-0.025-0.1 | Микрофа | 0.3 |
| 7 | 0.025-0.1-0.4 | Микрофа | 0.5 |
| 8 | 0.1-0.4-1.5 | Микрофа | 1 |
| 9 | 0.4-1.5-6.0 | Микрофа | 1.5 |
| 10 | 1.5-6.0-25 | Микрофа | 2.5 |
| 11 | 6.0-25-60 | Микрофа | 5 |
| 12 | 25-60-250 | Микрофа | 10 |
| 7R | резистор | 0.5 |
- Полоса пропускания усилителя:
① Низкие частоты: 10 кГц, 20 кГц, 40 кГц (выбираемые)
② Высокие частоты: 80 кГц, 200 кГц, 300 кГц (выбираемые)
- Регулировка усиления усилителя: Грубая регулировка в шести уровнях, с разницей усиления 20±1 дБ между уровнями; Диапазон точной регулировки ≥20 дБ.
- Временное окно:
① Ширина окна: Диапазон регулировки 15°–150°;
② Положение окна: Каждое окно может поворачиваться на 0°–170°;
③ Можно открывать два временных окна отдельно или одновременно.
- Измеритель разряда: Цифровой измеритель: Отображается с помощью 3,5 светодиодов; 0-100,0 погрешность <±5% (полная шкала)
- Эллиптическая временная база:
① Частота: 50 Гц, 100 Гц, 150 Гц, 200 Гц, 400 Гц.
② Эллиптическое вращение: Вращение с шагом 30°, до 150°.
③ Режим отображения: Эллипс—Линия—Синуса.
- Вольтметр:
① Диапазон: 100 кВ (расширяемый)
② Дисплей: 3,5-дюймовый цифровой вольтметр
Точность: Лучше ±5% (полная шкала)
- Функция нулевой метки, полезная для идентификации частичных разрядов
- Размеры: 500*500*210 (ширина*глубина*высота) мм³
- Вес: Приблизительно 16 кг.
