Нет локального усилителя AC/DC
По сравнению с обычными масляными облегченными испытательными трансформаторами эта серия продуктов обеспечивает снижение веса на 20-60% (в зависимости от напряжения и уровня мощности) и не содержит масла. Уровень напряжения одного испытательного трансформатора может достигать 300 Кв. Благодаря новому процессу производства технические характеристики изделий значительно улучшились, и они особенно подходят для работы в полевых условиях и в условиях частых переездов.
Описание
маркер

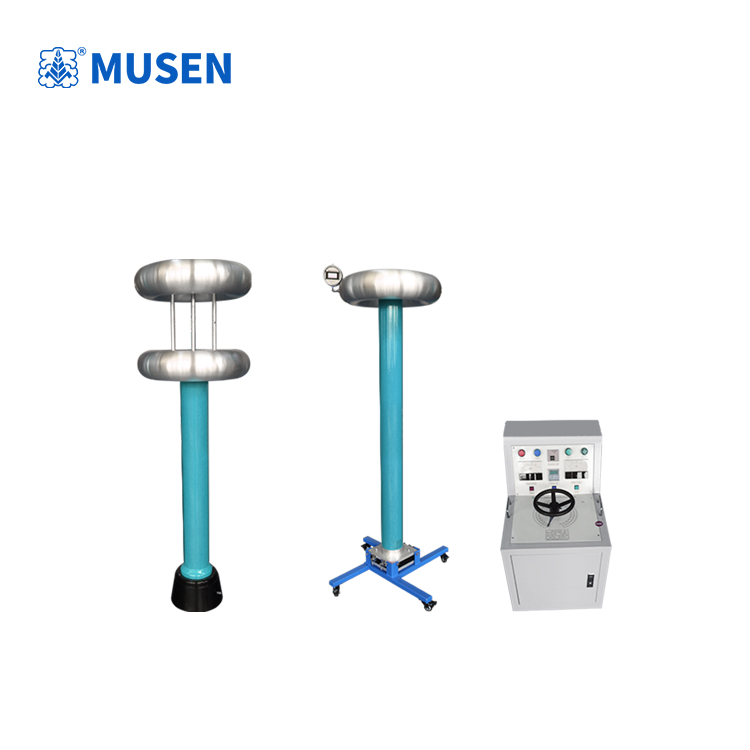

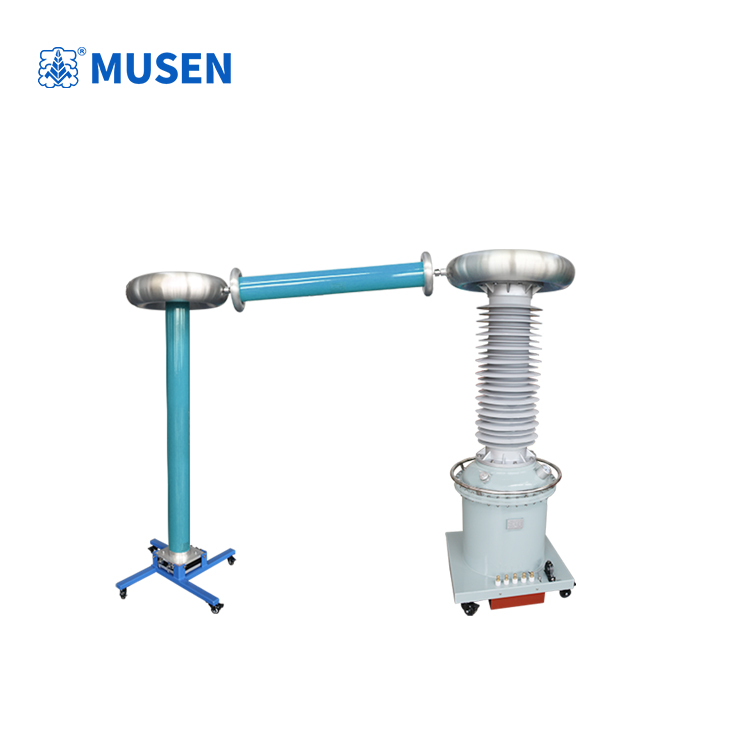

MSYDQW(JZ) Устройство для испытаний на устойчивость к напряжению переменного тока постоянного тока
Испытательного трансформатора переменного и постоянного тока переменного и постоянного тока не существует, а также испытательного трансформатора локального разряда

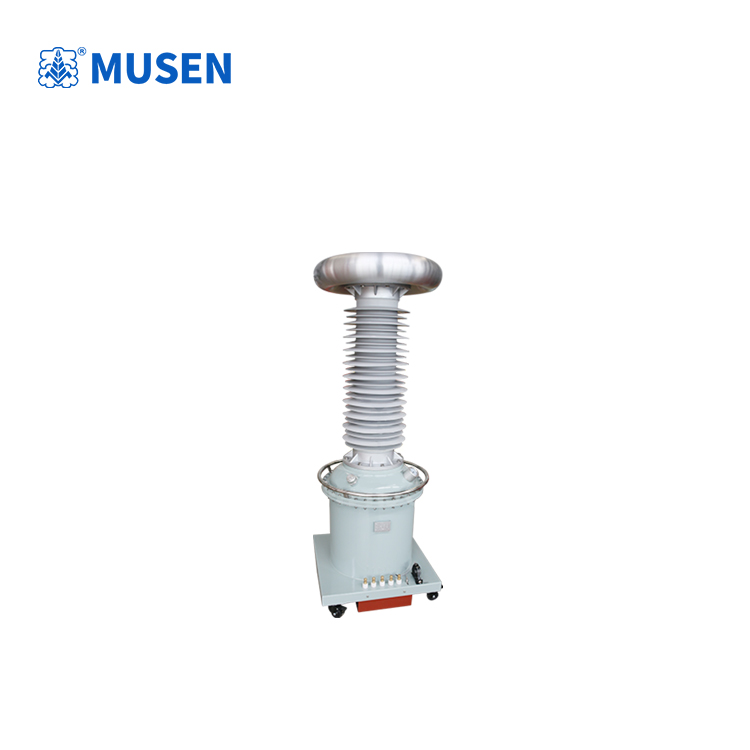

Испытательный трансформатор SF6 является необходимым испытательным оборудованием для тестирования энергетического оборудования и профилактических испытаний. С развитием энергетики требования к уровню напряжения тестового трансформатора становятся все выше и выше. Тем не менее, традиционные масляные испытательные трансформаторы не могут удовлетворить требования полевых работ с точки зрения объема, веса и производительности.
С прогрессом фундаментальных научных исследований, применением новых материалов и процессов новая среда SF6 стала применяться в электротехническом оборудованииГаз SF6 широко используется в качестве нового изоляционного материала благодаря своим превосходным изоляционным свойствам, дуговым огнетушащим свойствам и негорючести.
После многих лет напряженной работы наша компания успешно разработала газовый испытательный трансформатор SF6. По сравнению с обычными масляными легкими испытательными трансформаторами, эта серия снижает вес на 20%-60% (в зависимости от напряжения и уровня мощности) и не содержит масла. Уровень напряжения: Один испытательный трансформатор может достигать 300 кВ. Благодаря новому производственному процессу технические характеристики продукта были значительно улучшены, особенно для полевых работ и часто меняющихся условий работы.
Функциональные особенности:
1. Хорошие изоляционные характеристики, характеристики дугового гашения и негорючесть.
2. Снижение веса на 20%-60% (в зависимости от напряжения и уровня мощности)
3. Чистый, без масляных пятен
4. Уровень напряжения: один испытательный трансформатор может достигать 300 кВ
Технические параметры
Параметры консоли
| Модель | Емкость (кВА) | электропитание | выпуск | Размер (мм) | Вес (кг) | |||
| Считать | Напряжение (В) | Частота (Гц) | Напряжение (В) | Текущий (А) | ||||
| MS-TC | 10 | 1 | 220 | 50 | 240 | 45.5 | 410*540*680 | 28 |
| MS-TC | 15 | 1 | 220 | 50 | 240 | 68 | 410*540*680 | 35 |
| 380 | 430 | 39 | ||||||
| MS-TC | 20 | 2 | 380 | 50 | 430 | 52.6 | 410*540*680 | 40 |
| MS-TC | 30 | 2 | 380 | 50 | 430 | 78.9 | 470*630*1100 |
65 |
Проверка параметров трансформатора
| Входное напряжение (В) | 200 | 200 | 400 | 400 | 400 | 400 | 400 |
| Выходное напряжение (кВ) | 50 | 100 | 150 | 200 | 250 | 300 | 400 |
|
Напряжение импеданса, % |
≦8 | ≦8 | ≦8 | ≦8 | ≦10 | ≦10 | ≦10 |
| Ток холостого хода, % | ≦6 | ≦6 | ≦6 | ≦6 | ≦5 | ≦5 | ≦5 |
| Искажение формы сигнала % | ∠3 | ∠3 | ∠3 | ∠3 | ∠3 | ∠3 |
∠3 |
связаться с нами
Сопутствующие популярные продукты
ГТУ преобразователя частоты без локализации
Испытание выдерживаемого напряжения силовой системы 145 кВ GIS без частичного разряда переменного тока, подходит для максимальной емкости тестируемого изделия ≤0,0001 μF/интервал (согласно 3 интервалам, 9 метров встроенной шины GIS≤0,001 μF), общая емкость тестируемого продукта составляет ≤0,004 μF, частота испытаний 100 Гц, а максимальное испытательное напряжение 235 кВ.

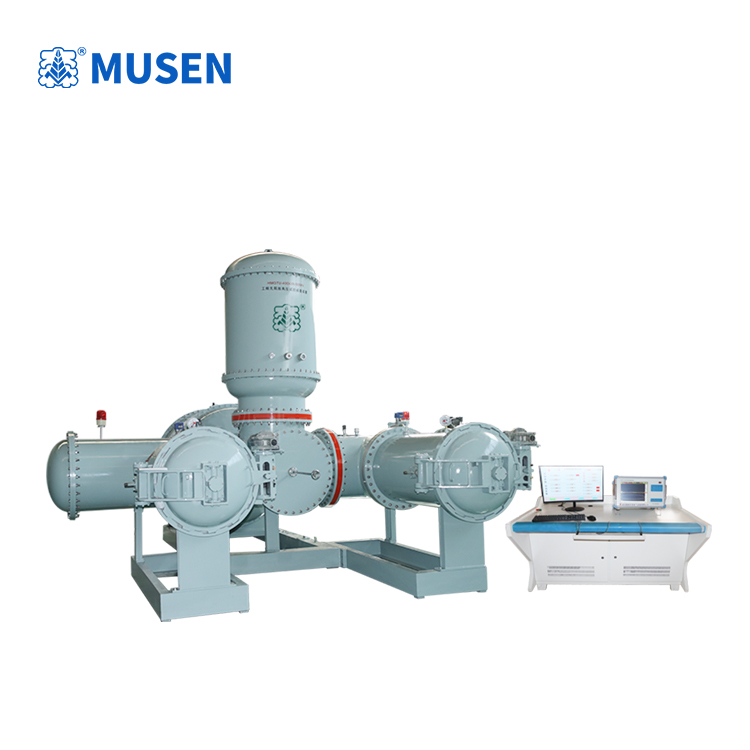

Сверхвысоковольтные КРУЭ без локального
